روتامتر تابلویی هوا 0.5 تا 5 لیتر بر دقیقه

روتامتر تابلویی هوا 0.5 تا 5 لیتر بر دقیقه

روتامتر تابلویی هوا 0.5 تا 5 لیتر بر دقیقه ، یکی از باکیفیت ترین محصولات رتامتر در حال حاضر میباشد.

این نوع رتامتر تابلویی دارای دقت بالای 99 درصد بوده و دارای مقاومت بالای دمایی و فشار میباشد. در حالت کلی روتامتر توعی فلومتر این محصول ست، که قادر به اندازه گیری گاز و مایع عبوری از لوله بوده و از نوع چشمی میباشد.

روتامتر از قدیمی ترین و ساده ترین وسایل اندازه گیری جریان با همان فلو برای گاز ها و مایعات میباشد. البته برای اندازه گیری فلوی مایعات با لزجت یا گرانروی بالا را با انواع دیگر فلومتر منجمله فلومتر التراسونیک، راداری و دنده ای اندازه میگیرند.

از دیگر انواع فلومتر ها میتوان به فلومتر مغناطیسی، فلومتر ورتکس وفلومتر جرمی اشاره کرد که برای انواع سیالات با حجم های بالا و دقت بالاتر در صنایع مختلف نفت و پتروشیمی مورد استفاده قرار میگیرند.

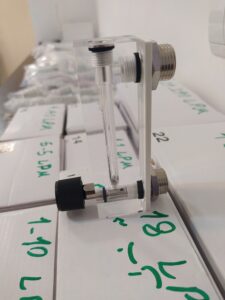

روتامتر پنلی هوا و گاز ها

طرز کار روتامتر هوا

روتامتر ها همواره میبایستی بصورت عمودی نصب گردد.

ورودی روتامتر تابلویی هوا 0.5 تا 5 لیتر بر دقیقه از پایین بوده و از بالا خارج میگردد. داخل روتامتر یک مجرای مخروطی شکل دارد و داخل این مخروط یک شناور وجود دارد.با توجه به اینکه گرانش در جهت عمودی کار می کند ، لوله باید به صورت عمودی جهت گیری شود.

وقتی سیال از پایین به بالای روتامتر عبور میکند، یک نیروی مقاومتی به شناور وارد میکند و شناور را از پایین به سمت بالا حرکت میدهد.

هرچه دبی سیال بالاتر باشد، شناور بیشتر بالا رفته و دبی بالاتری را نشان میدهد.

وقتی شناور بالا رفت، سطح مقطع روتامتر بیشتر میشود و باعث افزایش سطح جریان بین شناور و مجرای مخروطی روتامتر میشود.

شناور تا جایی که نیروی های وارد شده همدیگر را خنثی کنند و سیستم به حالت تعادل برسد، بالا میرود و سپس می ایستد. در این حالت عدد نشان داده شده در مقابل شناور،دبی یا همان فلوی سیال خواهد بود.

استعلام قیمت و خرید روتامتر هوا

جهت دریافت اطلاعات بیشتر فنی و مشاهده محصولات بیشتر با درجه بندی متفاوت با کارشناسان مجموعه پترو آیهان در ارتباط باشید.و یا به لینک های زیر مراجعه فرمایید.
